Łączniki i poszerzenia do systemów 82 mm

Mini biały

Symbol: NP8110

Opis: Profil PVC, którego grubość wynosi 2 mm. Dzięki temu elementowi można połączyć ze sobą dwa okna albo okno oraz balkon. Łącznik dostępny jest jedynie w kolorze białym.

Grzybkowy

Symbol: NP019

Opis: Profil PVC, który pozwala na połączenie dwóch okien albo okna z balkonem. Grubość elementu wynosi 2,5 mm. Tego rodzaju łącznik można wykorzystywać w celu połączenia okien o typowych wymiarach – takich, które nie wymagają stosowania dodatkowych, bardziej zaawansowanych komponentów zapewniających konstrukcji odpowiednią sztywność. Łącznik dopasować można do dowolnego koloru okleiny – występuje on w parze dostosowanej kolorystycznie do wewnętrznej, jak również zewnętrznej części okna.

20 mm ze wzmocnieniem

Symbol: NP8120

Opis: Profil PVC ze stalowym wzmocnieniem. Element ten przeznaczony jest do łączenia konstrukcji o stosunkowo niedużych wymiarach. Tworzy on jedną płaszczyznę z ramą okna. Wykorzystanie wzmocnienia zapewnia konstrukcji właściwą sztywność.

20 mm dylatacyjny ze wzmocnieniem

Symbol: NP8170

Opis: Profil PVC ze stalowym wzmocnieniem. Dzięki niemu można łączyć konstrukcje o dużej szerokości, złożone z kilku okien. Element ten należy stosować w przypadku łączenia okien, których szerokość przekracza 6 m.

Kość

Symbol: NP8140

Opis: Profil stalowy w osłonie PVC, który umożliwia łączenie okien mających duże wymiary. W przypadku takich konstrukcji ważnym czynnikiem obciążającym jest oddziaływanie wiatru. Należy pamiętać o tym, że łącznik kość musi być przymocowany do budynku. Element ten nie tworzy jednej płaszczyzny z oknem (wystaje o 35 mm od strony wewnętrznej lub zewnętrznej). Stosowanie tego komponentu jest niezbędne w przypadku łączenia drzwi z sąsiednimi przeszkleniami.

90° ze wzmocnieniem

Symbol: NP010

Opis: Profil PVC przeznaczony do łączenia okien narożnych pod kątem 90°. Dzięki obecności stalowego wzmocnienia zapewnia on konstrukcji odpowiednią sztywność. Ze względu na to, że w przypadku łączenia otwieranych okien może nastąpić kolizja skrzydeł, warto zastosować nie tylko łącznik, ale i poszerzenia o szerokości wynoszącej co najmniej 30 mm.

Rurowo-komorowy o zmiennym kącie łączenia, ze wzmocnieniem

Symbol: NP8160

Opis: Profil PVC, dzięki któremu można łączyć konstrukcje okienne pod wybranym kątem z zakresu od 90° do 180°. Takie rozwiązanie umożliwia zabudowę okien w wykuszach, co cieszy się coraz większą popularnością. Profil wzmocniony jest za pomocą aluminium.

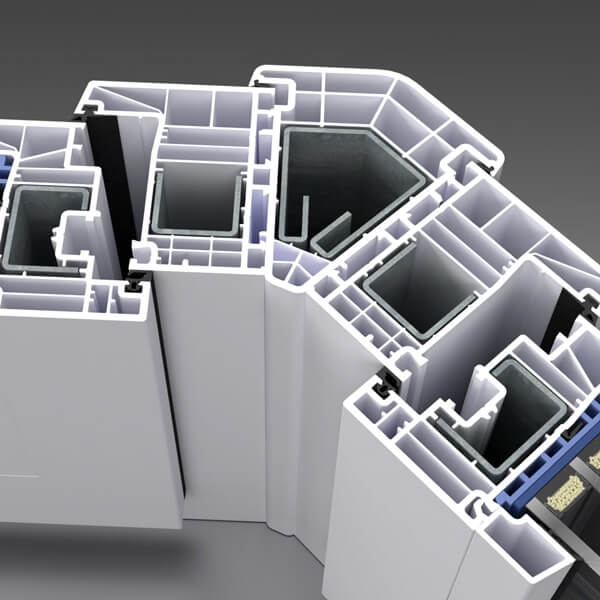

Kątowy 135°

Symbol: 416240

Opis: Profil PVC, który – dzięki obecności stalowego wzmocnienia – charakteryzuje się podwyższoną sztywnością. Element ten pozwala na dokonywanie montażu konstrukcji pod kątem 135°. W związku z tym możliwa jest zabudowa okien w wykuszach.

10 mm
(głębokość 82 mm)

Symbol: NP8200

30 mm ze wzmocnieniem (głębokość 82 mm)

Symbol: NP8300

50 mm ze wzmocnieniem (głębokość 82 mm)

Symbol: NP8500

150 mm ze wzmocnieniem
(głębokość 82 mm)

Symbol: NP8700

Opis: Profil, który pozwala na zmianę szerokości ramy. Czasami wykorzystuje się go także w celu zmiany głębokości konstrukcji. Element ten stosuje się m.in. podczas montażu rolet nadokiennych zewnętrznych pod zabudowę styropianową (rolet hybrydowych), jak również rolet z widoczną skrzynką od zewnątrz (rolet zewnętrznych).

120 mm z jednym wzmocnieniem
(głębokość 55 mm)

Symbol: NP328

Opis: Poszerzenie podprogowe, który wykorzystuje się w celu wykonania montażu ramy okiennej, jeśli posadzka nie została jeszcze wykończona. W takim przypadku okno musi zostać odpowiednio podparte, aby nie uległo odkształceniu. Poszerzenie może zostać docięte wzdłużnie, jednak tylko do wysokości komór (32-35 mm, 61-64 mm oraz 83-86 mm). Element ten występuje jedynie w kolorze białym.

150 mm z jednym wzmocnieniem
(głębokość 62 mm)

Symbol: NP8280

Opis: Poszerzenie podprogowe, który wykorzystuje się w celu wykonania montażu ramy okiennej, jeśli posadzka nie została jeszcze wykończona. W takim przypadku okno musi zostać odpowiednio podparte, aby nie uległo odkształceniu. Poszerzenie może zostać docięte wzdłużnie, jednak tylko do wysokości komór (37-40 mm, 73-76 mm oraz 108-111 mm). Element ten występuje jedynie w kolorze białym.

Symbol: NP071

Opis: Profil stalowy w osłonie PVC, którego grubość wynosi 3 mm. Element ten stosuje się w celu wzmocnienia okien charakteryzujących się dużymi wymiarami. Nie tworzy jednej płaszczyzny z oknem (wystaje od zewnętrznej strony o 75 mm).
