Pakiety bezpieczeństwa antywłamaniowego

Rygiel grzybkowy.

Współcześnie produkowane okna nie tylko gwarantują odpowiednią ilość światła we wnętrzu, ale i pełnią dodatkowe funkcje. Jedną z nich jest ochrona domu przed włamywaczem. Do zabezpieczenia pomieszczenia przed potencjalnym wtargnięciem służą pakiety bezpieczeństwa antywłamaniowego. Ich klasa odporności na włamanie oznaczana jest jako RC1 lub RC2.

Pakiet bezpieczeństwa antywłamaniowego RC1 – budowa

Jedną z opcji wyposażenia okien PVC, dostępnych w ofercie MS więcej niż OKNA, jest rozszerzony pakiet bezpieczeństwa RC1. Tworzą go następujące komponenty:

  1. Cztery zaczepy antywyważeniowe – elementy te przykręca się do wzmocnienia stalowego. Współpracują one z hartowanymi ryglami grzybkowymi, umiejscowionymi w okuciu obwiedniowym skrzydła. Połowa zaczepów znajduje się w dolnym elemencie ramy. W ten sposób (w stopniu bezpieczeństwa RC1) zabezpiecza się wszystkie skrzydła rozwierno-uchylne (UR) oraz skrzydła w słupkach ruchomych. Minimalne wymiary skrzydła w klasie odporności RC1 zależą od technologii zgrzewania – wynoszą one 430 x 300 mm lub 430 x 330 mm.
  2. Klamka z blokadą obrotu, dodatkowo zabezpieczona kluczykiem – akcesorium to nie tylko uniemożliwia otwarcie okna poprzez próbę siłowego przesunięcia rygla uchwyconego od zewnątrz, ale również przez obrócenie lub zerwanie klamki po dotarciu do niej, np. przez wycięty otwór w szybie.
  3. Blaszka antyprzewierceniowa – element ten zamontowany jest na kasecie zasuwnicy. Pełni on funkcję osłaniającą trzpień klamki od strony zewnętrznej. Dzięki temu zabezpiecza wnętrze przed próbą włamania, dokonaną za pomocą drobnego narzędzia, które umożliwiłoby odsłonięcia orzecha zasuwnicy, a co za tym idzie – otwarcie okna.
  4. Bezpieczne stalowe wzmocnienie – znajduje się ono w ramie i charakteryzuje się przekrojem zamkniętym. Produkowane jest z giętej na zimno blachy, mającej grubość 2 mm. Złącze wykonuje się za pomocą techniki zgrzewania laserowego.

Kiedy warto wybrać pakiet bezpieczeństwa RC1?

Na pakiet bezpieczeństwa RC1 warto zdecydować się wtedy, gdy położenie okna sprzyja osobie, która chce wtargnąć do budynku. Zgodnie z normą PN-EN 1627, sprawca ten definiowany jest jako przypadkowy włamywacz, dokonujący próby włamania w nieokreślonym czasie. W celu przedostania się do pomieszczenia, wykorzystuje on siłę fizyczną oraz proste narzędzia. Z uwagi na to, że jego działanie ma charakter przypadkowy, włamywacz nie wie, w jaki sposób dane okno jest zabezpieczone. Dodatkowo, nie posiada on wiedzy na temat tego, co znajduje się we wnętrzu. Z tego względu zależy mu na tym, by działać szybko, po cichu i – w przypadku pojawienia się minimalnego ryzyka – móc w krótkim czasie się wycofać. Za skuteczność pakietu RC1 w przedstawionej sytuacji odpowiadają:

  • zaczepy antywyważeniowe zabezpieczające elementy zawiasów oraz skrzydło przed wypchnięciem go za pomocą natarcia całym ciałem lub poprzez kopnięcie;
  • klamka z blokadą obrotu, dodatkowo zabezpieczona kluczykiem, która uniemożliwia m.in. siłowe odryglowanie okuć;
  • blacha antyprzewierceniowa zabezpieczająca dostęp do mechanizmu zasuwnicy w przypadku próby jego odsłonięcia, np. za pomocą rozgrzanego kawałka metalu.
Klamki do okien Hoppe wyposażone są w zabezpieczenie Secustik.
Klamka Hoppe z systemem Secustic.

Pakiet bezpieczeństwa antywłamaniowego RC2 – budowa

Drugim rozwiązaniem, dostępnym w ofercie MS więcej niż OKNA, jest pakiet bezpieczeństwa RC2. Tworzą go następujące elementy:

  1. Zaczepy antywyważeniowe – elementy te przykręca się do wzmocnienia stalowego na każdej części skrzydła. Współpracują one z hartowanymi ryglami grzybkowymi, umiejscowionymi w okuciu obwiedniowym skrzydła. W ten sposób (w stopniu bezpieczeństwa RC2) zabezpiecza się wszystkie skrzydła rozwierno-uchylne (UR) oraz skrzydła w słupkach ruchomych. Minimalne wymiary skrzydła w tej klasie odporności wynoszą 430 x 450 mm.
  2. Atestowana, bezpieczna klamka z kluczykiem – odporna jest ona na działanie momentu siły o wartości 100 Nm. Mechanizm klamki uniemożliwia otwarcie okna poprzez siłowe przesunięcia rygla, uchwyconego od strony zewnętrznej (przy użyciu narzędzi określonych dla klasy RC2).
  3. Blaszka antyprzewierceniowa – element zamontowany na kasecie zasuwnicy. Osłania on trzpień klamki od strony zewnętrznej. Dzięki temu, że uniemożliwia odsłonięcie orzecha zasuwnicy i otwarcie okna, zabezpiecza wnętrze przed wtargnięciem.
  4. Bezpieczne stalowe wzmocnienie – znajduje się ono w ramie i charakteryzuje się zamkniętym przekrojem. Wykonuje się je z giętej na zimno blachy, mającej grubość 2 mm. Do stworzenia złącza wykorzystuje się technikę zgrzewania laserowego.
  5. Wklejony wkład szybowy klasy P4A – jego zewnętrzna część jest szybą laminowaną. Składa się ona z dwóch tafli szkła i czterech warstw folii PVB.

Kiedy warto wybrać pakiet bezpieczeństwa RC2?

Klasa odporności na włamanie RC2 sprawdzi się wtedy, gdy umiejscowienie okna sprzyja potencjalnemu sprawcy włamania w próbie wtargnięcia do budynku, przy użyciu określonych narzędzi. Do zwiększenia prawdopodobieństwa włamania przyczyniają się następujące warunki:

  • położenie okna na parterze od strony ogrodu z wysokim płotem,
  • umiejscowienie okna w taki sposób, że jest ono przysłonięte budynkiem gospodarczym, altaną lub roślinnością,
  • usytuowanie domu w dużej odległości od innych budynków.

Definicja włamywacza jest podobna dla obu opisywanych klas odporności. Potencjalnego sprawcę wtargnięcia określa się jako przypadkowego. Nie posiada on wiedzy na temat budowy oraz zabezpieczeń konstrukcji. Nie zdaje sobie również sprawy z tego, co znajduje się w pomieszczeniu. Chce zatem działać szybko, nie powodować hałasu i mieć możliwość wycofania się w krótkim czasie, jeśli pojawi się ryzyko. Istnieje jednak istotna różnica pomiędzy przedstawianymi pakietami bezpieczeństwa. W klasie RC2 definicja włamywacza uwzględnia korzystanie z narzędzi (śrubokręta, klina czy szczypiec) w czasie maksymalnie 3 minut.

Rozbita szyba.

Podstawowe różnice między pakietem RC2 a pakietem RC1

Definicja sprawcy wtargnięcia, w klasie odporności na włamanie RC2, uwzględnia korzystanie z narzędzi. W związku z tym:

  • włamywacz może bardziej obciążać elementy konstrukcji okna niż w przypadku, gdyby używał jedynie siły fizycznej (czyli tak, jak zakłada klasa odporności na włamanie RC1). Z uwagi na to, w oknach klasy RC2 korzysta się z większej liczby zaczepów antywyważeniowych. Ich budowa oraz mocowanie do wzmocnienia stalowego sprawiają, że elementy te stawiają opór podczas próby wyważenia skrzydła;
  • zamknięte wzmocnienie zapewnia stabilne mocowanie komponentów kotwiących ramę okna do ościeża;
  • w oknach klasy RC2 stosuje się klamkę odporną na działanie momentu siły o wartości 100 Nm;
  • w klasie odporności na włamanie RC2 wykorzystuje się wklejany wkład szybowy P4A.

Narzędzia stosowane przez włamywacza mogą wywierać większą siłę na szkło, niż ma to miejsce podczas używania jedynie siły fizycznej. Korzystanie z płaskiego narzędzia (z dużą siłą) na małej powierzchni skutkuje pojawieniem się dużych naprężeń oraz wykruszaniem szyby. Włamywacz może próbować dostać się przez zewnętrzną uszczelkę skrzydła do krawędzi pakietu szybowego poprzez stosowanie wkrętaka. Używanie tego narzędzia umożliwia stopniowe wykruszanie szkła, a co za tym idzie – uzyskanie dostępu do listew przyszybowych. Konsekwencją takiego działania jest wypchnięcie szyby ze skrzydła.

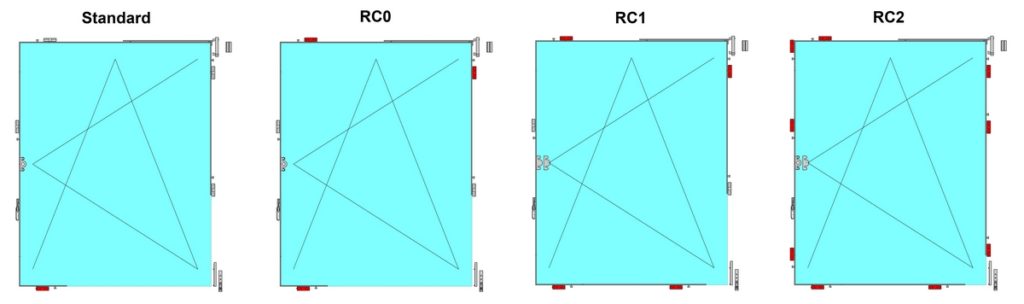

Rozmieszczenie zaczepów w pakietach antywłamaniowych RC1 i RC2.
Pakiety RC1 i RC2 dostępne w MS więcej niż OKNA. Zaczepy antywłamaniowe oznaczono kolorem czerwonym.

Klasa odporności na włamanie RC2 – rodzaj stosowanych szyb

W celu uniknięcia wypchnięcia szyby ze skrzydła, okna o klasie odporności na włamanie RC2 wyposażone są we wklejane pakiety szybowe klasy P4A. W takim przypadku zewnętrzną taflą wkładu szybowego jest szyba laminowana. Składa się ona z dwóch tafli szkła (każda o grubości 4 mm), połączonych ze sobą za pomocą czterech warstw folii PVB (mających łączną grubość 1,52 mm). Sumaryczna grubość szyby laminowanej wynosi zatem 9,52 mm. Tego typu wkład szybowy utrudnia wykonanie otworu, który umożliwiłby włamywaczowi wtargnięcie do pomieszczenia. Dodatkowo, w celu zwiększenia ochrony okna w strefie szklenia, wykorzystuje się blokadę szyby przed wypchnięciem. Obecnie służą do tego specjalne kleje, które wypełniają przestrzeń między wkładem a skrzydłem. Dzięki temu powstaje mechaniczne połączenie skrzydła i pakietu szybowego. Stanowi to duże utrudnienie dla potencjalnego sprawcy włamania.
